一、觸及電纜選型的相關規范和規范
1，DL /T 5044-2004 中華人民共和國電力行業規范
選用多芯電纜時，其容許載流量可按同截面單芯電纜數值核算。
由直流柜引出的控制線、信號線應選擇銅芯電纜。其壓降不應大于直流系統標稱電壓的5%。
直流電纜的選擇和敷設應符合GB 50217中有關的規矩。
2，GB 50217 電力工程電纜設計規范
直流供電回路宜選用兩芯電纜，當需求時可選用單芯電纜。
高溫（100℃以上）或低溫（-20℃以下）場所不宜用聚氯乙烯絕緣電纜。
直埋敷設電纜時，當電纜承受較大壓力或許有機械危害危險時，運用鋼帶鎧裝電纜。
最大作業電流作用下的電纜芯溫度，不得逾越按電纜運用壽數承認的容許值。
承認電纜持續容許載流量的環境溫度，假設電纜敷設在空氣中或電纜溝，應取最熱月日最高溫度的平均值。
3，電纜途徑的選擇應符合下列規矩
（1）避免電纜遭受機械性外力、過熱、腐蝕等危害。
（2）滿足安全要求條件下使電纜較短。
（3）便于敷設、保護。
（4）避開行將開掘施工的當?shù)?nbsp;
（5）電纜在任何敷設辦法及其全部途徑條件的上下左右改動部件，都應滿足電纜容許彎曲半徑要求。
二、光伏發電系統電纜種類、特征及敷設辦法
光伏發電系統電纜種類首要有：
光伏專用電纜  動力電纜  控制電纜  通訊電纜  射頻電纜
光伏專用電纜：PV1-F 1*4mm²
組串到匯流箱的電纜一般用：光伏專用電纜PV1-F 1*4mm²。
特征：光伏電纜，結構簡略，其運用的聚烯烴絕緣材料具有極好的耐熱、耐寒、耐油、耐紫外線，可在惡劣的環境條件下運用，具有必定的機械強度。
敷設：可穿管中加以保護，運用組件支架作為電纜敷設的通道和固定，下降環境要素的影響。
動力電纜：ZRC-YJV22
鋼帶鎧裝阻燃交聯電纜ZRC-YJV22廣泛運用于：匯流箱到直流柜，直流柜到逆變器，逆變器到變壓器，變壓器到配電裝置的聯接電纜，配電裝置到電網的聯接電纜。
光伏發電系統中比較常見的ZRC-YJV22電纜標稱截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。
特征：
（1）質地較硬，耐溫等級90℃，運用便利，具有介損小、耐化學腐蝕和敷設不受落差束縛的特征。
（2）具有較高機械強度，耐環境應力好，出色的熱老化功用和電氣功用。
敷設：可直埋，適用于固定敷設，習氣不同敷設環境（地下，水中，溝管及地道）的需求。
動力電纜：NH-VV
NH-VV銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。適合于額定電壓0.6/1KV。
運用特性：長期容許作業溫度為80℃。敷設時容許的彎曲半徑：單芯電纜不小于20倍電纜外徑，多芯電纜不小于12倍電纜外徑。電纜在敷設時環境溫度不低于0攝氏度的條件下，無須預先加熱。電壓敷設不受落差束縛。
 敷設： 適合于有耐火要求的場合，可敷設在室內，地道及溝管中。留心不能承受機械外力的作用，可直接埋地敷設。
控制電纜：ZRC-KVVP
ZRC-KVVP銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜。適用于交流額定電壓450/750V及以下控制、監控回路及保護線路。
特征：長期容許運用溫度為70℃。最小彎曲半徑半徑不小于外徑的6倍。
敷設：一般敷設在室內、電纜溝、管道等要求屏蔽、阻燃的固定場所。
通訊電纜：DJYVRP2-22
DJYVRP2-22聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鎧裝核算機專用軟電纜，適用于額定電壓500V及以下關于防煩擾要求較高的電子核算機和自動化聯接電纜。
特征：DJYVRP2-22電纜具有抗氧化性，絕緣電阻高，耐電壓好，介電系數小的特征，在保證運用壽數的一同，還能減少回路間的互相串?dāng)_和外部煩擾，信號傳輸質量高。最小彎曲半徑不小于電纜外徑的12倍。
敷設：電纜容許在環境溫度-40℃~50℃的條件下固定敷設運用。敷設于室內，電纜溝，管道等要求靜電屏蔽的場所。
通訊電纜：RVVP
銅芯聚氯乙烯絕緣聚氯乙烯護套絕緣屏蔽軟電纜RVVP，又叫做電氣聯接抗煩擾軟電纜，是適用于報警、安防等需防煩擾，安全高效數據傳輸?shù)耐ㄓ嶋娎|。
特征：額定作業電壓3.6/6KV，電纜導線的長期作業溫度為90℃，最小容許彎曲半徑為電纜外徑的6倍。首要用來做通訊電纜，起到抗煩擾的作用。 敷設：RVVP電纜不能再日光下暴曬，底線芯有必要出色接地。如需克制電氣煩擾強度的弱電回路通訊電纜，敷設于鋼制管、盒中。與電力電纜平行敷設時互相間隔，宜在或許的范圍內遠離。
射頻電纜：SYV
實芯聚乙烯絕緣聚氯乙烯護套射頻同軸電纜SYV。
特征：監控中常用的視頻線首要是SYV75-3和SYV75-5兩種.假設要傳輸視頻信號在200米內可以用SYV75-3，假設在350米范圍內就可以用SYV75-5。
敷設：可穿管敷設。

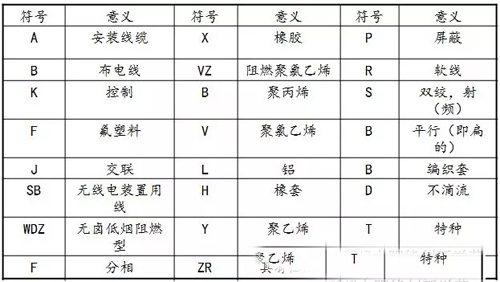

附表：電纜產品型號中各部分代號及其含義

三、光伏電纜的選型核算
電纜截面的選擇應滿足容許溫升、電壓丟掉、機械強度等要求，直流系統電纜按電纜長期容許載流量選擇，并按電纜容許壓降校驗，核算公式如下：
按電纜長期容許載流量：Ipc >=Ical
按回路容許電壓降：Scac=P·2LIca/△Up
式中：
Ipc  ----電纜容許載流量，A；
Ica  ----核算電流，A；
Ical ----回路長期作業核算電流，A；
Scac ----電纜核算截面，mm²；
P    ----電阻系數，銅導體P=0.0184 Ω·mm²/m，鋁導體P=0.0315 Ω·mm²/m ；
L    ----電纜長度，m；
△Up ----回路容許電壓降，V。
留心：電纜的載流量受敷設辦法及周圍環境影響較大，電纜的電壓降受電纜長度的影響較大，所以載流量可以認為是電纜長期工作絕不或許逾越的值，最好按電纜載流量的70%~80%來選擇電纜才華有用的保證線路的溫升及電壓降。
