1、丈量10kV電力電纜，選用何種兆歐表？運用前應作哪些查看？

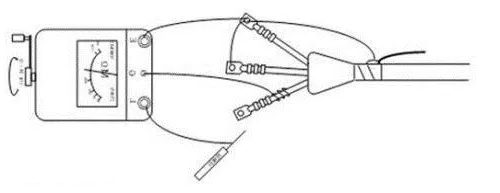

 丈量10KV電力電纜接線

挑選2500V兆歐表一只(帶有測驗線)，將兆歐表水平放置，未接線前先做外表外觀查看及開路、短路實驗，承認兆歐表無缺。（兆歐表的查看辦法見前題）搖測的接線辦法應正確(接線前應先放電)。

搖測項目是相間及對地的絕緣電阻值，即U—V、W、地；

V—U、W、地；

W—U、V、地。共三次。



2、對10kV電力電纜的絕緣電阻有何要求？

答：判別合格的規范規則如下：

(1)長度在500m及以下的10kV電力電纜，用2500V兆歐表搖測，在電纜溫度為+20℃時，其絕緣電阻值不該低于400MΩ。

(2)三相之間，絕緣電阻值比較一起；若不一起，則不平衡系數不得大于2．5。

(3)本次測定值與前次測定的數值，換算到同一溫度下。其值不得下降30％以上。1KV及以下電力電纜的絕緣電阻值，在電纜溫度為20攝氏度時，不該低于1MΩ。



3、試述對一條運轉中的10kV電力電纜丈量的全進程(按操作次序答復、包含判別該電纜是否可持續運轉。安全措施應滿足)。

答：搖測辦法及進程如下：

首要履行有關的安全措施：

安排預備：

1)要求簽發作業票；           2)填寫操作票并經模仿板試操作準確無誤；

3)確認作業負責人和監護人；   4)如須減輕負荷，應提早告訴受影響的用戶。

物質預備：

1)預備安全用具（絕緣桿、絕緣手套、暫時接地線、絕緣靴、標示牌）；

2) 2500V兆歐表一只(帶有測驗線)（經查看杰出）；

3)其他用具及資料（電工東西等）；

資料預備：

按操作票進程，將變壓器推出運轉，到達“檢修狀況”：1)停電   2)驗電   3）掛暫時接地線  4）懸掛標示牌

進程：

(1)被遙測電纜有必要停電、驗電后，再進行逐相放電，放電時刻不得小于1min，電纜較長電容量較大的不少于2min；

(2)撤除被測電纜兩頭銜接的設備或開關，的用于燥、清潔的軟布，擦凈電纜頭線芯鄰近的塵垢；

(3)按要求進行接線，應正確無誤。如搖測相對地絕緣，將被測相加屏蔽接于兆歐表的“G”端子上；將非被測相的兩線芯銜接再與電纜金屬外皮相銜接后一起接地，一起將一起接地的導線接在兆歐表“E”端子上；將一根測驗接線在兆歐表的“L”端子上，該測驗線(“L”線)另一端此刻不接線芯，一人用手抓住“L”測驗線的絕緣部分（帶絕緣手套或用絕緣桿），另一人滾動兆歐表搖把達120r/min，將“L”線與線芯觸摸，待1分鐘后(讀數安穩后)，記載其絕緣電阻值，將“L”線撤離線芯，中止?jié)L動搖把，然后進行放電；

(4)搖側中外表應水平放置，搖測中不得減速或停搖；

(5)遙測作業應至少兩人進行，須帶絕緣手套。遙測前、后有必要進行充沛放電；

(6)被測電纜的另一端應做好相應的安全技術措施，如派人看守或裝設暫時遮攔等。

搖測中的安全注意事項：

(1)搖測前和搖測后都應放電；

(2)搖擺兆歐表的手柄時，轉速應盡量堅持額外值，更不得低于額外轉速的80％；

(3)電纜的另一端也有必要作好安全措施，勿使人挨近被測電纜，更不能形成反送電事端；

(4)為確保外表安全。要做到將兆歐表搖至120r/min后，再將兆歐表的“L”線接被測電纜線芯，撤離測驗線“L”后方可中止搖擺手柄。
