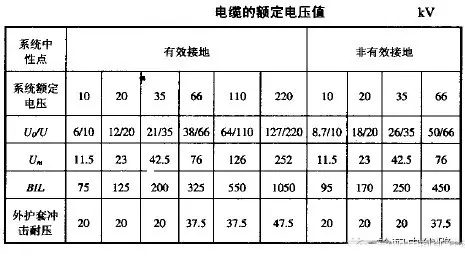

一、電纜額外電壓值

二、電纜類型及稱號

命名原則是：類型 定額電壓 導體芯數及截面 規范編號

如：YJLW02 64/110 1×630 GB/T 1101.2-2002
類型 定額電壓 導體芯數及截面 規范編號

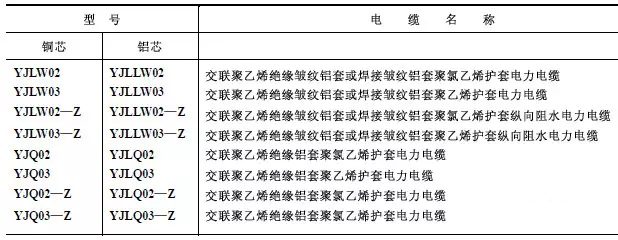

類型表明的首要如下表：

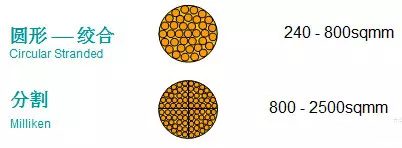

三、電纜導體及截面

電纜導體選用高電導系數的金屬銅或鋁制作。銅的電導率大，機械強度高，易于進行壓延、拉絲和焊接等加工。銅是電纜導體最常用的資料。


電纜導體最小截面的挑選，應一起滿意載流量和經過體系最大短路電流時熱安穩的要求。

載流量核算：在給定了溫度(40℃)、導體答應溫度(90℃) 、電纜結構、敷設方法時的電纜容許載流量，可參JB/T 10181 核算得到，也能夠參閱IEC相關規范。核算公式如下：

四、電纜絕緣：

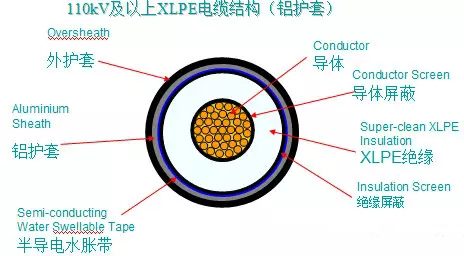

高壓電力電纜現在使用較多的絕緣類型首要有交聯聚乙烯絕緣和充油電纜。

交聯聚乙烯電纜具有優秀的電氣功能和機械功能，施工便利，是現在最首要的電纜種類，可引薦優先選用。

充油電纜的制作和運轉經驗豐富，電氣功能優秀，可靠性也高，但需求供油體系。關于220kV及以上電壓等級，經與交聯電纜做技術經濟比較后以為合當令仍可選用充油電纜。



五、 導體屏蔽、絕緣屏蔽

在電纜結構上的所謂“屏蔽”，實質上是一種改進電場散布的辦法。

電纜導體由多根導線絞合而成，它與絕緣層之間易構成氣隙，導體外表不光滑，會形成電場會集。在導體外表加一層半導電資料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層杰出觸摸，然后避免在導體與絕緣層之間發作部分放電。這一層屏蔽，又稱為內屏蔽層。

在絕緣外表和護套觸摸處，也或許存在空隙，電纜曲折時，油紙電纜絕緣外表易形成裂紋，這些都是引起部分放電的要素。在絕緣層外表加一層半導電資料的屏蔽層，它與被屏蔽的絕緣層有杰出觸摸，與金屬護套等電位，然后避免絕緣層與護套之間發作部分放電。


六、金屬護套

電纜金屬護套一般選用鉛和鋁，其效果在于維護電纜絕緣在敷設、運轉過程中，免受機械損害和各種環境要素如水、日光、生物、火災等引起的損壞，以確保電纜長時間安穩的電氣功能。

是接地毛病短路電流流回體系中性點的有用通道，所以還應滿意熱安穩要求。

七、電纜外護層

電纜外護層是維護電纜免受機械損害和腐蝕的維護覆蓋層。其效果是避免鎧裝層和金屬護套遭受化學腐蝕，絕緣和防火的效果也十分重要，一般為非金屬資料聚合物。 PVC外護套和PE外護套是最常用的兩種非金屬外護套。
